Изменение наружного диаметра фитинга

Изменение наружного диаметра фитинга

   При моделировании системы отопления столкнулся с визуально неприятным моментом: наружный диаметр отвода больше наружного диаметра инцидентного трубопровода. При этом что касается тройников - то там все нормально. Все это касается сварных фитингов. Вроде бы можно и оставить, но захотел разобраться. Быть может кому-то это поможет в дальнейшем.
     Итак, с чего я начал.
     Создаем новый тип трубопроводов:

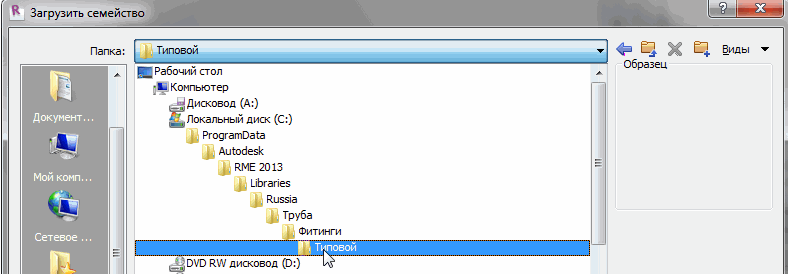

  • Загружаем сварные фитинги (если они не загружены) по пути

  • Разворачиваем в диспетчере проектов категорию трубы -> типы трубопродоводов, кликаем правой кнопкой на стандартном типоразмере и копируем его.
  • Переименовываем новый тип в "Сварные".
  • Дважды кликаем на созданный типоразмер и в окне "Свойства типа" нажимаем "Изменить" напротив параметра "Настройки трассировки".

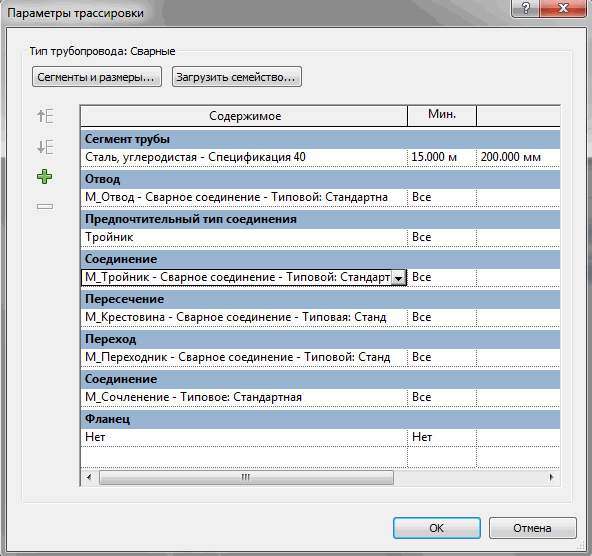

  • Заполняем все так как на рисунке.

     Конечно, Вы можете сказать - что диаметр 15 слишком мал для сварки (см. первую строку таблицы), но не в этом дело. Главное достичь поставленной цели.

     Нарисуем что у нас получилось.
  • Переходим на любой 2D вид. Я нахожусь на плане первого этажа.
  • На вкладке "Системы" выбираем инструмент "Труба", в списке типоразмеров выбираем созданный нами тип "Сварные", на контекстно зависимой панели параметров установим диаметр 15 мм и изображаем нечто подобное.

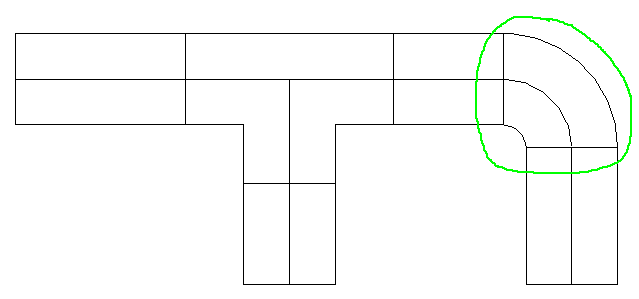

     Как замечательно выглядит тройник и как нежелательно отвод.
  • Выделите все и поменяйте на диаметр 20 - ситуация не изменится.
  • Выделите все и поменяйте на диаметр 25 - совсем другая картина


      В чем же дело? Давайте разбираться!

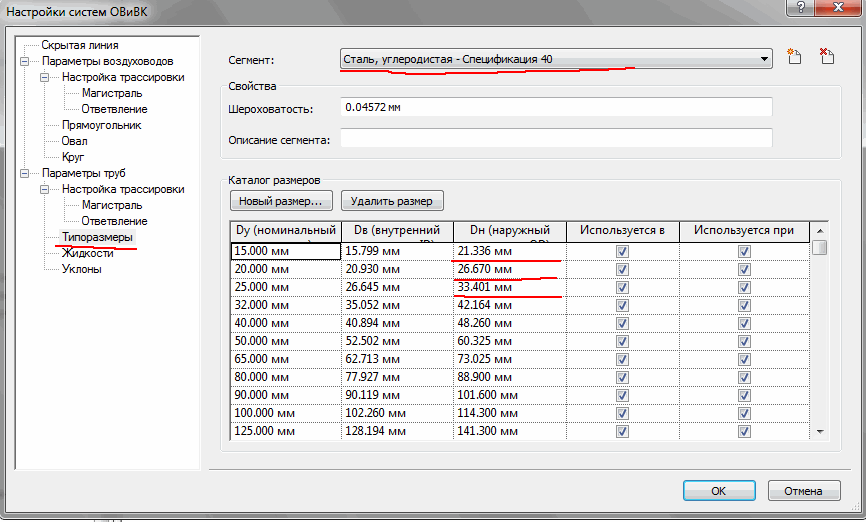

  • Для начала откройте окно "Настройки систем ОВиВК". Я сделаю скриншот, чтобы в дальнейшем было удобно анализировать.

  • Теперь выберите отвод и нажмите "Редактировать семейство".
  • В редакторе семейств нажмите кнопку "Типоразмеры в семействе".

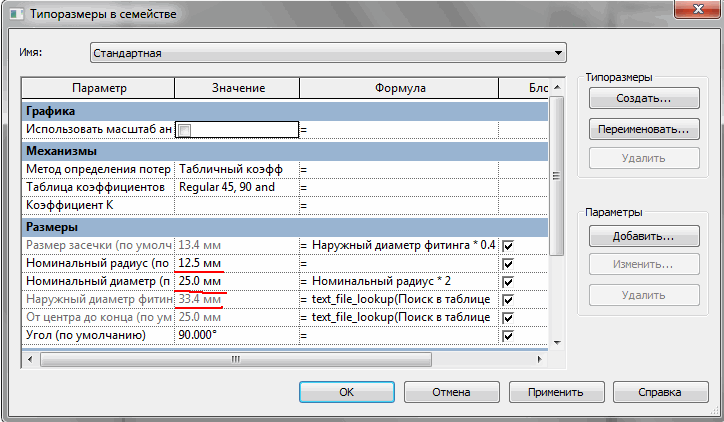

  • Поставьте номинальный радиус равным 12.5 мм и обратите внимание что диаметр стал равен 25 (при этом диаметре все прекрасно), а параметр "Наружный диаметр фитинга стал равен" 33.4 мм что очень похоже на Dн для Dу 25мм, приведенном на рисунке выше.

     Как рассчитался наружный диаметр? Дело в том, что он берется из таблиц "Lookup Tables", где в зависимости от номинального диаметра подставляется наружный диаметр.
     Имя этой таблицы показано ниже: параметр "Поиск в таблице имен". Название файла в данном случае "M_Elbow - Welded - Generic.csv". Если же такого номинального диаметра не существует в таблице, то будет применена формула "Номинальный диаметр + 10.4 мм" (По-моему так). "FOD" в данном случае это как раз и есть номинальный диаметр. Помимо наружного диаметра в эти таблицы могут быть записаны и другие параметры.

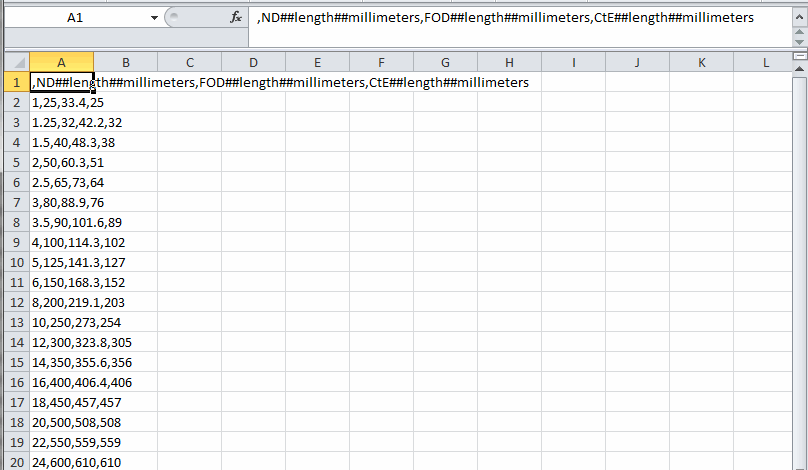

    Давайте к делу. Откроем эту таблицу. Она находится по следующему адресу (по крайней мере в Windows 7): "C:\ProgramData\Autodesk\RME 2013\Lookup Tables\Pipe", а далее ищем файл "M_Elbow - Welded - Generic.csv", открываем его и видим примерно следующее:


     Попробую расшифровать.
    ND##length##millimeters   - параметр ND(номинальный диаметр), тип данных "Длина", размерность в миллиметрах
  FOD##length##millimeters, - параметр FOD(наружный диаметр), соответствующий номинальному диаметру, тип данных "Длина", размерность в миллиметрах.
      Ну а в строках со 2-й по 20-ю через запятую идут соответствующие значения.
    Третью часть (параметр "CtE") я в данном уроке упускаю. Еще для меня пока загадка (постараюсь разобраться. Если вы знаете, то пожалуйста ответьте для повышения моей и общей образованности) что означает первая цифра до запятой со 2-й по 20-ю строку включительно.
    Что мы точно видим (после такой небольшой расшифровки) - это то, что номинального диаметра 15 и 20 вообще не существует в этой таблице.

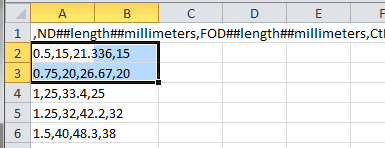

     Внесем изменения и сохраним таблицу под другим именем (чтобы ее не портить. Возможно это участь программиста - ничего не удалять, чтобы была точка возврата, хотя это же порождает большое количество устаревшей и в дальнейшем не используемой информации. В общем решать Вам, уважаемый читатель - сохранять под другим именем или модернизировать (а в худшем случае портить) уже имеющийся файл). Результаты изменений показаны на рисунке

     Первые значения (до первой запятой) взял по аналогии - они уменьшаются снизу вверх. Далее идет номинальный диаметр и соответствующий наружный согласно таблице настроек систем ОВиВК. Последний параметр принял в соответствии с номинальным (аналог диаметров 25 и 32 - там они равны).
  • Сохраняем таблицу под другим именем (Сохранить как - это кто забыл)  "M_Elbow - Welded - Generic-my.csv". Exel будет ругаться, но мы говорим "Да". И закрываем Exel не сохраняясь.
  • Надеюсь, что семейство отводов у вас все еще открыто. Для параметра "Поиск в таблице имен задайте "M_Elbow - Welded - Generic-my.csv" и нажмите ОК в окне "Типоразмеры в семействе".
  • Сохраните данный фитинг. Я дам ему имя "M_Отвод - Сварное соединение - Типовой-my.rfa".
  • Загрузите его в проект.
  • Сохраните проект.
  • Перезагрузите Revit.
  • Откройте свой проект.
  • Выделите все и поменяйте диаметр на 15 мм.
  • Выделите отвод и из списка типоразмеров выберите "M_Отвод - Сварное соединение - Типовой-my".
  • В дальнейшем в параметрах трассировки для типа труб "Сварное" для содержимого "Отвод" установите "M_Отвод - Сварное соединение - Типовой-my".
     Теперь при моделировании трубопровода диаметров 15, 20 мм наружный диаметр отвода и трубы будут совпадать. Цель достигнута.
