Слуховое окно и остекление крыши

Создание слухового окна

  • Откройте Autodesk Revit Architecture и перейдите на план этажа "Уровень 1"
  • Создайте 4 стены размерами, например 10000х10000 мм до уровня "Уровень 2".

  • Перейдите на план этажа "Уровень 2" и для создания крыши по контуру выберите инструмент на вкладке "Архитектура" "Крыша" -> "Крыша по контуру".
  • На контекстно-зависимой панели параметров установите флажок "Формирование уклона" и свес равный, например 500.

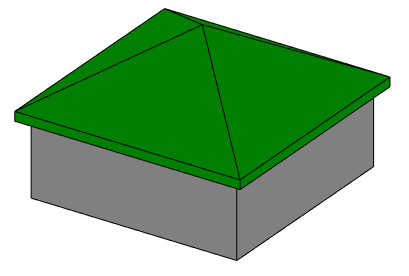

  • Укажите все четыре стены для формирования эскиза и нажмите кнопку с пиктограммой в виде зеленой галочки для завершения эскиза. В результате получим простую четырехскатную крышу.

  • Выберите крышу и в списке типоразмеров укажите тип "Базовая крыша Типовой - 125мм". Так крыша будет выглядеть более приятно (ИМХО).
     Итак, подготовительные мероприятия закончены. Приступаем к созданию слухового окна. Оно будет состоять из стен и двускатной крыши.
  • Перейдите на план этажа "Уровень 2".

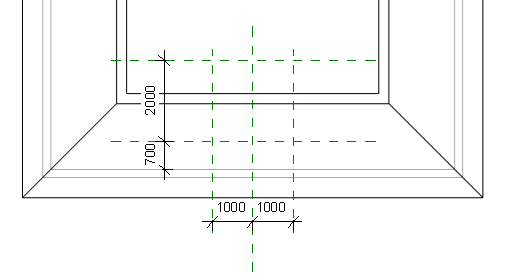

  • Чтобы размеры в пределах данной статьи у нас были одинаковыми, да и для удобства дальнейшего моделирования, выполните разметку опорными плоскостями (вкладка "Архитектура", панель "Рабочая плоскость", инструмент "Опорная плоскость") как показано на рисунке

  • Выберите инструмент "Стена" и в списке типоразмеров нужный тип стен (я оставлю "Типовой - 200 мм").
  • В окне свойств параметру "Зависимость сверху" установите "Неприсоединенная", а параметру "Неприсоединенная высота" введите значение 2000.

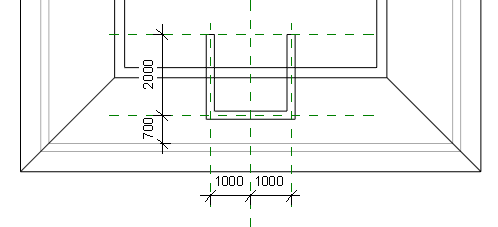

  • Создайте три стены, как показано на рисунке.

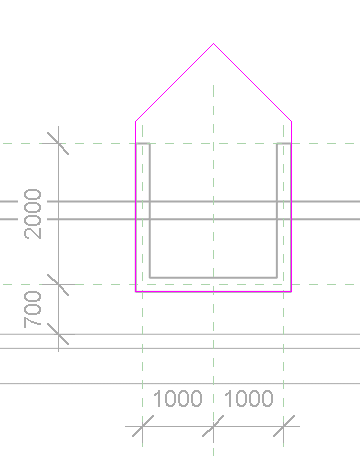

  • На плане этажа "Уровень 2" создайте двускатную крышу. Создается она аналогично четырехскатной крыше созданной ранее, однако имеются отличия:
    • Смещение от уровня в окне свойств установите 2000.
    • В списке типоразмеров выберите типоразмер "Базовая крыша Типовой - 125 мм".
    • Свес установите 300 мм.
    • При создании горизонтальных линий эскиза снимите флажок "Формирование уклона".

  • Завершите создание эскиза.
  • На вопрос о присоединении стен к крыше нажмите "Да". Стены слухового окна будут присоединены к созданной крыше.

  • Для присоединения крыши слухового окна к основной крыше здания выберите инструмент "Присоединить/отсоединить крышу" на вкладке "Изменить"

  • Выберите сначала дальнюю кромку крыши слухового окна, а затем плоскость крыши основного строения. Крыша будет присоединена.
  • Перейдите на 3D вид и на вкладке "Архитектура" выберите инструмент "Слуховое окно" на панели "Проем".
  • Укажите крышу основного строения (это крыша в которой нужно прорезать проем).
  • Перейдите на план этажа "Уровень 2" и укажите наружные кромки стен (возможно придется активировать кнопку "Выбрать кромки крыш/стен").

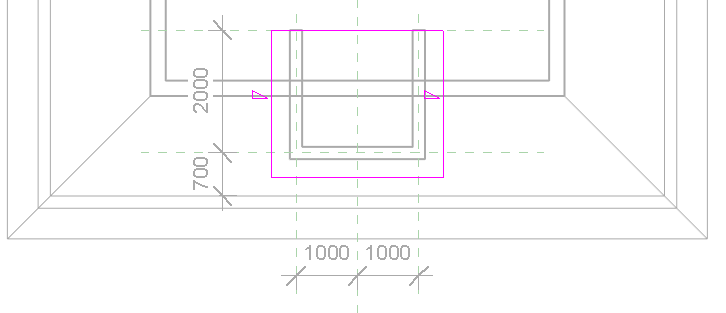

  • С помощью инструмента "Обрезать / удлинить до угла" соедините все углы. В результате должны получить эскиз, показанный на рисунке.

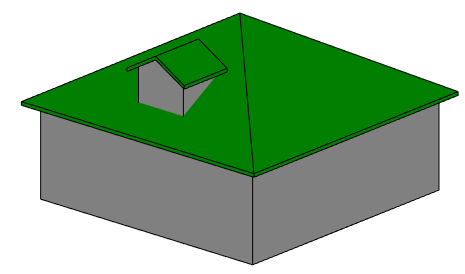

  • Завершите создание эскиза. Слуховое окно готово. (Точнее я бы сказал проем в основной крыше, повторяющий контуры слухового окна).
     Как вы обратили наверное внимание, боковые стены слухового окна по длине не доходят до скатов крыши. При желании можно это исправить, кроме того, можно изменить их профиль так, что начинаться они будут от верха крыши. Покажу на примере одной стены.
  • На 3D виде с помощью видового куба установите вид "Слева".
  • Скройте крышу слухового окна.
  • Выберите стену и на появившейся вкладке зеленого цвета "Изменить | Стены" нажмите кнопку "Редактировать профиль".

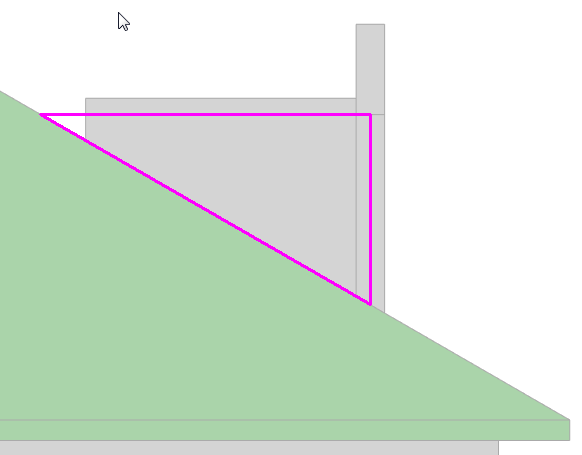

  • Отредактируйте профиль так как вам необходимо, например, как показано на рисунке

  • Завершите изменение эскиза.
     Конечно, я понимаю, что эта стена зависла в воздухе и такого быть не может, но моя задача показать вам инструменты для работы с крышами и слуховыми окнами, владея ими, вы, уважаемый читатель, сможете решать реальные задачи.

     Создание стеклянной крыши

     Здесь все очень просто.
  • Выберите крышу слухового окна.
  • В списке типоразмеров выберите "Наклонное остекление".
  • С помощью инструмента "Схема разрезки стены" на вкладке "Архитектура" разделите полученное наклонное остекление.
  • С помощью инструмента "Импост" на той же вкладке добавьте импосты по разделениям.
  • Изменяя профиль стен, профиль импостов, можно добиться более хорошего результата чем на рисунке. Конек сделать красивым не удалось. Возможно его нужно моделировать отдельно (не импостом).

Скачать полученный проект можно здесь
Пишите комментарии, возможно статью дополню.
